Vapor chamber vs heatpipe : pourquoi les laptops haut de gamme changent (enfin) de refroidissement

Vapor chamber vs heatpipe : comprendre le nouveau standard thermique des laptops puissants

La montée en puissance des CPU et GPU mobiles a fait apparaître une contrainte simple : il devient de plus en plus difficile de sortir 120, 150 voire 200 watts de chaleur d’un châssis de 15 mm d’épaisseur sans transformer le laptop en turbine. Les systèmes à heatpipes classiques fonctionnent toujours, mais ils touchent leurs limites dès qu’on concentre beaucoup de watts sur une petite surface de silicium.

C’est dans ce contexte que les vapor chambers, ces grandes plaques de cuivre aplaties, scellées et partiellement remplies de liquide, se généralisent dans les laptops haut de gamme. On les voit partout sur les fiches marketing, souvent accompagnées de promesses un peu vagues du type « surface de dissipation 2× plus grande » ou « 20 % de performances en plus ». Pour comprendre ce que cela change vraiment, il faut regarder la physique derrière.

L’idée centrale est la suivante : là où une heatpipe transporte la chaleur principalement le long d’un tube (transport 1D), une vapor chamber peut étaler la chaleur sur toute une surface (transport 2D) et donc lisser les hotspots. Sur des CPU et GPU très compacts, avec une densité de puissance extrême, cette capacité de « mise à plat » de la chaleur devient plus importante que la simple capacité à l’évacuer d’un point A vers un point B.

Ce que doit vraiment faire un système de refroidissement de laptop

Avant d’entrer dans les détails, il est utile de rappeler en quoi consiste la mission d’un système de refroidissement de laptop moderne :

• Maintenir le silicium (CPU, GPU, VRM, mémoire vidéo) sous des seuils de température critiques.
• Limiter les hotspots locaux qui dégradent la fiabilité et déclenchent des throttlings agressifs.
• Permettre des fréquences boost élevées le plus longtemps possible, sans atteindre les limites thermiques.
• Rester dans une enveloppe acoustique acceptable, surtout dans un châssis fin où les ventilateurs sont petits et rapides.

Le problème n’est pas seulement la quantité totale de chaleur (en watts), mais la densité de puissance : combien de watts par millimètre carré le die doit encaisser. Un CPU mobile moderne peut concentrer plusieurs dizaines de watts sur quelques centaines de mm², et un GPU dédié mobile fait la même chose à côté. Même si le radiateur et les ventilateurs sont costauds, si la zone de contact immédiate est saturée, le reste du système ne peut pas compenser.

C’est ici que se joue la différence entre heatpipes et vapor chambers : comment la chaleur est redistribuée dès le premier millimètre au-dessus du silicium.

Heatpipes : la solution historique, très efficace mais essentiellement « 1D »

Les heatpipes dominent le refroidissement PC depuis des années, aussi bien dans les tours desktop que dans les laptops. Leur principe reste élégant et relativement simple :

• Un tube en cuivre est vidé d’air et partiellement rempli de liquide (eau le plus souvent).
• Sur la paroi interne, un docht capillaire (mesh, rainures, poudre frittée) permet au liquide condensé de revenir vers la source chaude.
• Côté source (CPU/GPU), le liquide s’évapore, emportant beaucoup d’énergie sous forme de chaleur latente.
• Côté radiateur (fins en aluminium ou cuivre), la vapeur condense et libère cette énergie, qui est ensuite évacuée par l’air soufflé par les ventilateurs.

Physiquement, une heatpipe est donc déjà un système de refroidissement par changement de phase, pas juste « un bout de cuivre ». Là où elle montre ses limites, c’est sur la façon dont elle gère la géométrie :

• La chaleur est transportée principalement le long de l’axe du tube : pratique pour aller d’un point A à un point B, beaucoup moins pour « arroser » une surface.
• Autour de la base (là où le tube touche le CPU/GPU), la zone de contact est assez limitée, même si l’on multiplie les tubes.
• Sur un die très compact, une partie du silicium peut rester plus chaude simplement parce que la répartition de contact n’est pas parfaite.

Dans un gros ventirad de tour, ce n’est pas dramatique : on a de l’espace pour empiler des heatpipes, utiliser de larges bases en cuivre, et déporter la chaleur vers un immense bloc d’ailettes. Dans un laptop fin, chaque millimètre cubique compte, et cette logique « en tubes » devient de moins en moins optimale dès que les puissances montent.

Vapor chamber : une heatpipe aplatie, conçue pour le transport « 2D » de la chaleur

Une vapor chamber reprend le même principe physique que la heatpipe (changement de phase + capillarité), mais dans une géométrie radicalement différente : au lieu d’un tube, on a une plaque plate, assez large.

Structurellement, une vapor chamber est :

• Une enveloppe de cuivre très plate, formée de deux tôles brasées l’une à l’autre sur le pourtour.
• Un espace interne creux, rempli partiellement d’un fluide de travail (généralement de l’eau déminéralisée) après évacuation de la quasi-totalité de l’air (quasi-vide).
• Une structure de docht (wick) couvrant pratiquement toute la surface interne, pour guider le retour du liquide vers les zones chaudes.

Le cycle thermodynamique est le même que pour une heatpipe, mais appliqué à une surface :

• Évaporation : au-dessus du CPU ou du GPU, la zone de la chambre atteint une température plus élevée. Le fluide s’y vaporise à une température plus basse qu’à pression atmosphérique grâce au vide partiel.
• Diffusion de la vapeur : la vapeur occupe rapidement tout le volume interne, ce qui répartit l’énergie sur une zone bien plus large que le footprint du die.
• Condensation : sur les parties plus froides de la plaque, souvent reliées à des ailettes de dissipation, la vapeur condense et cède sa chaleur.
• Retour capillaire : le liquide ainsi formé est ramené par le docht vers les régions chaudes, bouclant le cycle.

La différence clé par rapport à une heatpipe, c’est la dimensionnalité du transport thermique :

• Heatpipe = 1D : chaleur canalisée le long d’un axe.
• Vapor chamber = 2D : chaleur redistribuée sur une surface entière.

Concrètement, cela permet de gommer les hotspots au-dessus des dies et d’utiliser beaucoup mieux la surface disponible pour les ailettes et l’échange thermique avec l’air, ce qui est précisément ce dont les laptops haut de gamme ont besoin aujourd’hui.

Comparatif synthétique : heatpipe vs vapor chamber dans un châssis de laptop

Dans un laptop typique avec un CPU de 45 W et un GPU de 80-120 W, la question n’est donc pas « quel système transporte le plus de watts » mais « quel système répartit le mieux ces watts sur la surface de dissipation disponible ». C’est précisément ce problème que les vapor chambers adressent mieux que les heatpipes.

Pourquoi les vapor chambers se généralisent maintenant dans les laptops haut de gamme

On voyait déjà des vapor chambers dans certains modèles gaming il y a quelques années, mais elles étaient souvent limitées au GPU, ou à des références très chères. La bascule plus large s’explique par plusieurs tendances convergentes :

• Hausse de la densité de puissance : CPU mobiles multicœurs avec boost agressif, GPU mobiles de plus en plus proches de leurs versions desktop, tout cela dans des dies relativement compacts.
• Châssis plus fins : les laptops 15-16 pouces « performants » sont beaucoup plus minces qu’il y a 10 ans, avec moins de volume interne disponible pour des blocs de cuivre massifs.
• Enveloppes de puissance dynamiques : les plateformes modernes adaptent en temps réel le TDP/TGP en fonction de la marge thermique. Un meilleur lissage de la température du die se traduit directement par plus de temps en boost.
• Attentes en bruit : la concurrence impose des profils acoustiques plus maîtrisés. Si la chaleur est mieux répartie, on peut parfois obtenir le même niveau de performance avec des ventilateurs moins rapides.

Dans ce contexte, la vapor chamber permet de transformer le « rectangle chaud » de quelques centimètres carrés du CPU ou du GPU en une surface thermique beaucoup plus large dès la première interface. Les ailettes connectées à cette plaque travaillent alors dans de meilleures conditions, et le contrôleur de puissance perçoit une température die plus stable, autorisant des fréquences élevées plus longtemps.

Autre point important : une vapor chamber peut coupler plusieurs sources de chaleur (par exemple CPU + GPU) sur une même plaque, puis diriger la chaleur vers plusieurs blocs d’ailettes. Dans certains designs, cela permet de mieux partager la capacité de refroidissement entre CPU et GPU en fonction de la charge (jeu, rendu, calcul CPU pur, etc.). Avec des heatpipes séparés, cette mutualisation est plus compliquée.

Ce que l’utilisateur gagne concrètement avec une vapor chamber

Vu du système d’exploitation, une bonne implémentation de vapor chamber se traduit par quelques comportements récurrents :

• Fréquences boost plus stables : au lieu d’un pic très haut suivi d’une chute brutale en quelques secondes (thermal throttling), on observe une plateau de performance plus linéaire sur la durée.
• Moins de fluctuations de température au niveau du die : les courbes sont plus lissées, ce qui améliore souvent la réactivité des algorithmes de gestion de puissance.
• Possibilité de réduire légèrement les vitesses de ventilateurs à performance égale, car la surface efficiente d’échange thermique est plus élevée.
• Répartition plus homogène des températures internes : certaines zones de la carte mère ou des modules mémoire sont moins affectées par un hotspot local extrême.

Cela ne veut pas dire qu’un laptop à vapor chamber sera systématiquement frais et silencieux. Le résultat final dépend aussi :

• de la puissance totale que le constructeur décide d’autoriser (certains profils « Turbo » sont très agressifs) ;
• de la taille et de la densité des ailettes connectées à la vapor chamber ;
• du nombre et du diamètre des ventilateurs, ainsi que de leur profil PWM ;
• de la qualité du contact entre le die, le IHS (s’il existe) et la plaque (pâte thermique, pads, pression mécanique) ;
• de la gestion logicielle (modes Performance/Silencieux, limites thermiques configurables, etc.).

Une vapor chamber est donc un outil de conception qui donne plus de marge aux ingénieurs, pas une garantie absolue de températures basses. Mais à puissance et châssis équivalents, elle offre généralement un avantage tangible par rapport à une architecture purement basée sur des heatpipes.

Les inconvénients et limites des vapor chambers

Le marketing met rarement en avant les contraintes, mais les vapor chambers ont aussi des points faibles qu’il faut garder en tête, autant côté fabricant que côté utilisateur final.

• Coût plus élevé : la fabrication et le contrôle qualité d’une plaque sous vide, brasée de manière homogène, reviennent plus cher que des heatpipes standard. Cela se répercute sur le prix du produit ou limite l’usage aux gammes où la marge le permet.
• Moins de flexibilité géométrique : une plaque plate et rigide s’intègre moins facilement dans un design très encombré qu’une grappe de heatpipes que l’on peut plier et contourner autour des composants.
• Dépendance à un gradient thermique suffisant : comme tout système à changement de phase, l’efficacité chute si la différence de température entre la zone chaude et les zones de condensation est trop faible.
• Risque en cas de choc / perforation : une vapor chamber reste une cavité fine sous vide partiel. Un choc mécanique sérieux, une flexion excessive du châssis, ou un défaut de fabrication peuvent introduire une micro-fuite, faisant entrer l’air et dégradant fortement les performances.

Dans la pratique, les incidents de vapor chambers défaillantes restent rares sur des machines bien conçues, mais ils ne sont pas purement théoriques. Un laptop très fin, souvent transporté, est plus exposé mécaniquement qu’une tour desktop posée sous un bureau.

Vapor chamber : avantages et inconvénients résumés

Laptops vs desktops : où la vapor chamber a le plus de sens ?

La question revient souvent : si les vapor chambers sont si intéressantes, pourquoi ne remplacent-elles pas les heatpipes partout, y compris dans les refroidissements de tours desktop ? La réponse tient surtout aux contraintes géométriques et économiques.

Dans un laptop haut de gamme

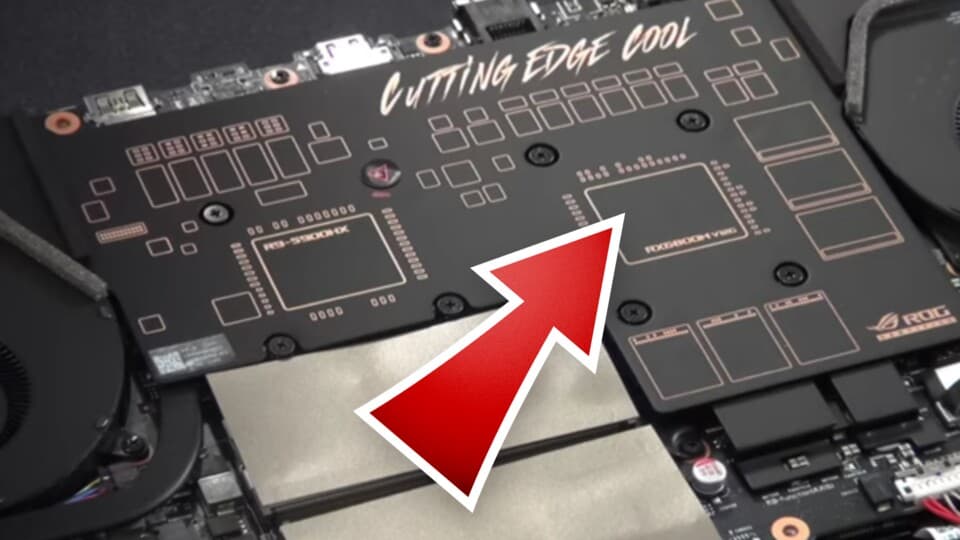

Dans un laptop de 14-17 pouces avec CPU et GPU puissants, la vapor chamber est presque le scénario idéal :

• Peu de hauteur disponible : impossible d’empiler un gros bloc de cuivre sous les ailettes, la plaque plate est la meilleure façon d’augmenter la surface effective.
• Sources de chaleur très concentrées : CPU et GPU proches, densité de puissance élevée, besoin urgent de lisser la température dès le premier contact.
• Flux d’air contraint : peu d’espace pour des ventilateurs de grand diamètre, donc il faut maximiser l’efficacité de chaque cm² d’ailette traversé par l’air.

C’est donc logiquement dans les laptops gaming, les stations mobiles de création et les ultrabooks très puissants qu’on voit les vapor chambers s’installer comme solution de référence.

Dans une tour desktop

Sur desktop, les contraintes sont très différentes :

• Un ventirad peut facilement mesurer 150–170 mm de hauteur et embarquer une base en cuivre massive + plusieurs heatpipes qui montent dans un grand bloc d’ailettes.
• Les heatpipes peuvent être multipliées et cintrées, ce qui permet de répartir très efficacement la chaleur dans un volume 3D, pas seulement sur une surface plate.
• Le budget est souvent orienté vers plus de masse métallique et de surface d’ailettes, ce qui reste extrêmement efficace pour les CPU desktop.

Les vapor chambers existent tout de même sur desktop, sous forme de bases de certains ventirads haut de gamme ou dans le refroidissement de certaines cartes graphiques, mais les économies d’échelle et les contraintes sont moins fortes qu’en mobile. Dans beaucoup de cas, une base en cuivre + des heatpipes bien dimensionnées font déjà un excellent travail.

Cas particuliers : mini-PC et GPU

Les designs compacts de type mini-ITX / mini-PC ou les cartes graphiques à format très réduit ressemblent beaucoup plus, en termes de contraintes, à un châssis de laptop qu’à une tour ATX classique. On y voit donc plus volontiers des bases à vapor chambers, justement pour profiter de cette capacité à répartir la chaleur sur une surface maximale dans un volume très limité.

Comment juger une implémentation de vapor chamber sur un laptop

La simple mention « vapor chamber » sur une fiche technique ne suffit pas à prédire le comportement thermique d’un laptop. Quelques éléments de conception donnent toutefois une bonne indication de la qualité globale de l’implémentation :

• Taille de la chambre : plus la plaque couvre une grande partie de la carte mère (et pas seulement la zone immédiate CPU/GPU), plus la capacité de répartition est élevée.
• Nombre et taille des blocs d’ailettes : une grande vapor chamber connectée à un petit radiateur restera limitée. L’équilibre entre surface de chambre et surface d’ailettes est crucial.
• Nombre de ventilateurs et diamètre : des ventilateurs plus grands peuvent déplacer autant d’air à une vitesse de rotation plus faible, donc plus silencieusement.
• Traitement des composants annexes : VRM, mémoire (VRAM), modules mémoire et SSD ont-ils un contact thermique correct (pads, plaques secondaires) avec la chambre ou des dissipateurs dédiés ?
• Qualité de la pression de montage : vis à ressort, cadre de maintien, répartition de la pression jouent un rôle dans la qualité de contact entre die/IHS et chambre.

Les tests indépendants restent le meilleur moyen d’évaluer un design concret, mais ces critères permettent déjà de filtrer les promesses marketing trop simplistes du type « vapor chamber = températures miraculeusement basses ».

Que signifie « avoir une vapor chamber » dans un laptop pour l’acheteur ?

Pour un acheteur qui compare deux laptops de même catégorie, la présence d’une vapor chamber est surtout un indicateur de positionnement et de marge thermique potentielle :

• Sur un modèle orienté gaming ou création, c’est souvent le signe que le constructeur compte exploiter des enveloppes de puissance élevées et a investi dans un système adapté.
• Sur un ultrabook très fin, cela indique qu’un effort particulier a été fait pour limiter le throttling et stabiliser les performances sous charge prolongée.
• Sur des machines d’entrée de gamme, l’absence de vapor chamber n’est pas forcément un problème : des heatpipes bien conçues suffisent pour des TDP modestes.

En résumé, la vapor chamber est aujourd’hui une réponse techniquement cohérente au problème moderne de la densité de puissance élevée dans un volume réduit. Elle n’abolit pas les contraintes thermiques fondamentales, mais elle donne plus de latitude aux concepteurs pour exploiter les CPU et GPU mobiles récents sans basculer systématiquement dans le vacarme ou le throttling agressif.
